تعرفنا في مواضيع سابقة على بعض المنصات التطويرية والمتحكمات الدقيقة مثل Raspberry Pi و UDOO و Arduino ولكن هل هناك المزيد من المنصات التطويرية؟

 بالتأكيد هناك المزيد، فعالم الإلكترونيات التفاعلية عالم بلا حدود! في هذا المقال سنتعرف على نجم آخر في سماء الإلكترونيات التفاعلية وهو MinnowBoard كما سنقارن MinnowBoard بالمنصات التطويرية الأخرى.

1- ما هو MinnowBoard ؟

MinnowBoard هو منصة تطويرية لوحية حاسوبية تستخدم معمارية Intel، أي أنه يمكنك إستخدامه في مجال المتحكمات الدقيقة (Micro-Controllers) ويمكنك أيضًا إستخدامه كحاسوب شخصي. ومن مميزاته أنه مفتوح المصدر بالكامل عتاد وبرمجيات (بمعنى أن مخططات تصميم العتاد Hardware Schema متاحة مجانًا للجميع لدراستها والتعديل عليها)

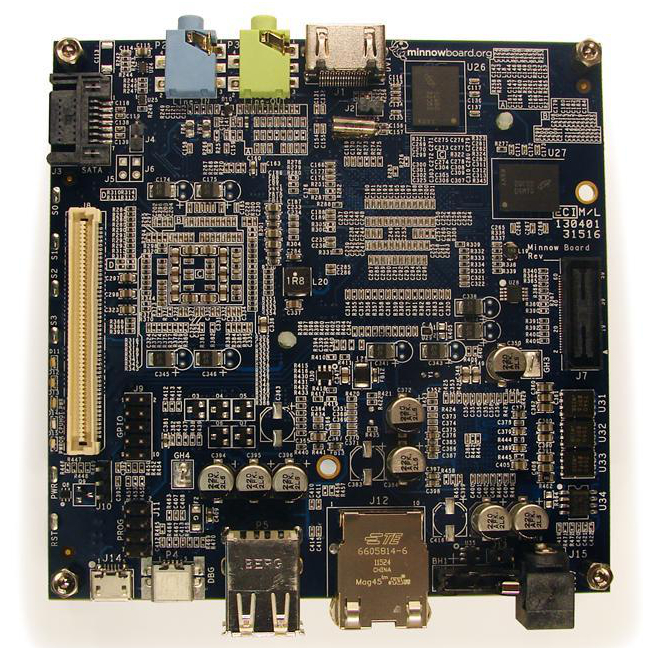

[] MinnowBoard من الأعلى

[] MinnowBoard من الأسفل

فيديو تعريفي :

2- ما الفرق بين MinnowBoard و باقي المنصات التطويرية؟

3- لماذا MinnowBoard ؟

هدف MinnowBoard هو بناء منصة تطويرية مفتوحة المصدر، سهلة، وقابلة للتعديل بإستخدام معماريات Intel (وهذا ما يجعل سعره عاليًا) كما يوفر MinnowBoard نظام تشغيل قوي ومفتوح المصدر، وكذلك دعم كامل لبرمجيات x86 بفضل المعالج الموجود داخله.

4- ما هي المنافذ المتوفرة؟

• 1 – SATA2 3Gb/sec
• 1 – PCI Express
• 1 – HDMI
• 1 – Micro SD
• 2 – USB
• 1 – Serial debug
• 1 – 10/100/1000 Ethernet
• 1 – Micro USB
• 8 – Buffered GPIO pins

5- ما هي أبعاد الجهاز (حجمه)؟ وكم وزنه؟

شكل الجهاز عبارة عن مربع أبعاده 4.2 × 4.2 بوصة = 106 × 115 مم، ووزنه 119 جرام

6- هل يدعم إتصال WiFi ؟

للأسف الخاصية غير متوفرة في الجهاز نفسه، ولكن يمكنك إستخدام WiFi dongle وسيتم الإتصال بالشبكة بدون أي مشاكل.

7- كم سعر MinnowBoard ؟

باليورو : 150£

بالدولار : 200$

بالريال السعودي : 750 ريال

بالجنيه المصري : 1400 جنيه

*قد تتغير هذه الأسعار من وقت لآخر

8- هل يمكنني الحصول على وثائق البنية العتادية Hardware documents ؟

يمكنك الحصول على ورقة البيانات Datasheet الخاصة بالمعالج من هنا

كما يمكنك تحميل ورقة البيانات Datasheet الخاصة بـMinnowBoard من هنا

9- ماذا يمكنني أن أصنع بـMinnowBoard ؟

ليس هناك حدود لما يمكنك صنعه بـMinnowBoard فهو كما قلنا لوحة تطويرية يمكنك أن تصنع بها ما تشاء من أجهزة إلكترونية، على سبيل المثال هذا الشاب “John Hawley” صنع إنسان آلي بإستخدام MinnowBoard (كلب آلي بمعنى أصح)

10- كيف يتم تصنيع MinnowBoard ؟

هذا الفيديو يوضح خطوات صناعة MinnowBoard :

11- ما هي أنظمة التشغيل المدعومة؟

حاليًا ليس هناك إلا توزيعة Ångström المدعومة بشكل صحيح، ولكن هناك المزيد من الأنظمة ما زالت قيد التطوير.

12- هل هناك رسم تخطيطي يوضح كيفية إتصال مكونات MinnowBoard ببعضها البعض؟

أجل ها هو :

[] رسم تخطيطي لـMinnowBoard

13- هل هناك مصادر تعليمية تساعدني في فهم الأساسيات؟

 هذه الصفحة على الموقع الرسمي بها بعض الكتب التعليمية البسيطة.

14- إذا إشتريت الجهاز فماذا سأجد في الصندوق؟

• جهاز MinnowBoard بالتأكيد!
• مزود كهرباء (5V)
• بطاقة ذاكرة (4GB micro SD card)، الجدير بالذكر هنا أن توزيعة Ångström ستكون مثبتة مسبقًا على بطاقة الذاكرة تلك.
• كابل USB

15- هل هناك أخطاء معروفة (Known Issues) عتادية أو برمجية؟

أخطاء برمجية : أزرار GPIO إستجابتها بطيئة (لاحظ أن الأخطاء البرمجية يمكن أن يتم حلها في التحديثات القادمة)

أخطاء عتادية : قنوات الصوت يمين/يسار معكوسة عند المخرج الصوتي (المشكلة العتادية يمكن أن تحل بإصدار جديد من الجهاز)

16- هل يمكن أن تعمل أداة اختبار الذاكرة Memtest على Minnowboard ؟

لا، ليس في الوقت الراهن، أداة Memtest مخصصة للبيئة التقليدية PC-BIOS بينما Minnowboard لديه برمجيات UEFI الجديدة. لذلك، حتى يتم إصدار نسخة جديدة من Memtest لـUEFI، فإنه لن يعمل مع Minnowboard.

17- هل يدعم Minnowboard العمل مع SATA Port Multiplier لتوصيل أكثر من قرص صلب؟

أجل، فمتحكم الساتا (SATA Controller) يدعم (SATA Port Multiplier) من ناحية العتاد ولكن ليس هناك دعم برمجي حتى الآن.

18- ما هو MinnowBoard Lure ؟

MinnowBoard Lure هي بطاقات منفصلة يمكن تركيبها بسهولة فوق MinnowBoard بحيث تضيف مميزات إضافية للجهاز (نفس مفهوم دروع أردوينو Arduino shields) وسوف يكون هناك ثلاثة أنواع منها (واحدة منها تجعل الجهاز يدعم لغة برمجة أردوينو سي Arduino C) ولكن للأسف MinnowBoard Lure لا تزال تحت التطوير وليست متوفرة في الأسواق بعد

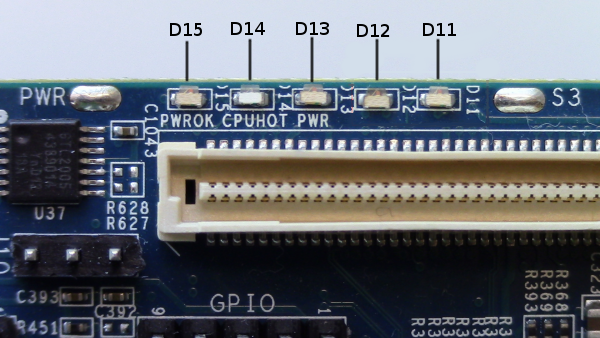

19- أين تقع أضواء المستخدم User LEDs؟ وما وظيفتها؟

User LED هي مجموعة من أضواء LED تقع على جانب اللوح جوار منفذ الإضافات (منفذ  MinnowBoard Lure) []

ووظيفة هذه الأضواء هي تنبيهك بحالة الجهاز، فكل ضوء وظيفته التنبيه عن شيئ معين كالتالي :

1. Heartbeat : D11 : و هي لمبة تومض بشكل منتظم لتدل على أن كل شيئ يعمل بشكل صحيح.
2. microSD card activity : D12 : وهذه اللمبة تومض عندما يكون هناك نشاط بين الجهاز وبطاقة الذاكرة (نقل ونسخ البيانات مثلًا**).**
3. PWR : D13 : حين تضيء هذه اللمبة فمعنى هذا أن الجهاز متصل بالكهرباء فقط اللمبة الخامسة هي من تحدد إن كانت هذه الكهرباء كافية أم لا.
4. CPUHOT : D14 : حين تضيء هذه اللمبة فهذا بمثابة تحذير بأن درجة حرارة المعالج أصبحت عالية جدًا وهذا يشكل خطرًا على الجهاز (يجب في هذه الحالة إغلاق الجهاز ونقله إلى مكان جيد التهوية**).**
5. PWROK : D15 : حين تضيء هذه اللمبة فهذا معناه أن الجهاز يتلقى ما يكفي من الكهرباء ليعمل بشكل صحيح.

20- ما الفائدة من هذه اللوحة التطويرية؟

لقد قرأت المقال حتى نهايته وهذا يدل على أنك شخص شغوف بالعلم لذا أنصحك بالإستمرار في هذا المجال اللامحدود فهو مخصص لأمثالك، ولا تكن ممن يقرأون مقالًا ثم ينسون الأمر برمته بل إبدأ في تنفيذ مشروعك الآن لأن عالم DIY ينتظر إبداعاتك وكذلك نحن ننتظر أن نرى مشاريعك التي صنعتها أو التي تخطط لصنعها في المستقبل، كما أن MinnowBoard سيكون بداية رائعة لك في هذا المجال لأنه مرن وسريع وقوي وقابل للتعديل عليه، مما سيجعله إضافة قوية لمشاريعك.

نتمنى أيضًا أن تشاركنا أفكارك، ما هي المشاريع التي صنعتها ؟ أو تنوي صناعتها ؟

أو هل لديك تعديل يمكن أن يضاف إلى اللوح ليساعد على تحسين آدائه ؟ شاركنا آراءك في التعليقات.

المصادر : [1] [2]
